美国SOR差压开关102W1-KK105-P1-C1A 双点设定

联系电话：029-89390083 86696828 商家：
来源:www.sorswitch.com 时间：2016-05-26

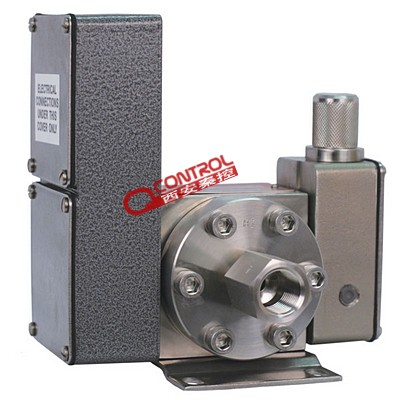

美国SOR差压开关102W1-KK105-P1-C1A 双点设定

工作原理　　
差压开关由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，***终启动***上端的微动开关，使电信号输出。

产品应用
美国SOR的开关量仪表主要采用膜片活塞式结构，有耐高压、高温、防震、防腐蚀、抗冲击力、切换差小等特点、广泛应用于石油、化工、电力冶金、药品、造纸、食品、水处理等行业。

102/103 系列差压开关选型参数表
   防护型                               可调范围               回差(Kpa)            防爆型
   型号                                  Mpa（Kpa）      K开关   EF开关          型号
103W1-K212-N4-C1A       (1.742-24.88)      0.37     1.11      103AD-EF212-N4-C1A
103W1-K502-N4-C1A       (4.977-37.33)      0.74      2.22      103AD-EF502-N4-C1A
103W1-K805-N4-C1A       (24.88-248.80)    3.48     10.44     103AD-EF805-N4-C1A
102W1-K912-P1-C1A       (34.47-172.40)    3.45     10.35     102AD-EF912-P1-C1A
102W1-K903-P1-C1A       (55.16-275.80)   5.52      16.56    102AD-EF903-P1-C1A
102W1-K905-P1-C1A       (68.95-413.70)   6.89      20.69    102AD-EF905-P1-C1A
102W1-K603-P1-C1A       (137.9-689.50)   34.47    103.41  102AD-EF603-P1-C1A
102W1-K403-P1-C1A        0.275-1.379      48.26     144.78  102AD-EF403-P1-C1A
102W1-K405-P1-C1A        0.345-2.068      68.95     206.85  102AD-EF405-P1-C1A
102W1-K305-P1-C1A        0.689-3.447      117.20   315.60  102AD-EF305-P1-C1A
102W1-K105-P1-C1A        3.447-17.24      241.30   723.90  102AD-EF105-P1-C1A
 PISTON-SPRING   ***大系统压力  ***大差压      保护压力
 103-212                10.34Mpa        10.34Mpa       10.34Mpa
 103-502，805       20.68Mpa        10.34Mpa       34.48Mpa
 所有其它               20.68Mpa         20.68Mpa       34.48Mpa
