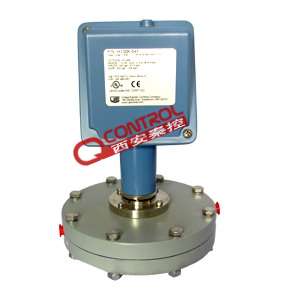

美国UE差压开关 H100K-547

联系电话:029-89390083 86696828 商家:
来源:www.sorswitch.com 时间:2018-12-25
美国UE差压开关 H100K-547 H100K-548

工作原理
差压开关由2个膜盒腔组成,两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔,感受到的差压使感压膜片形变,通过栏杆弹簧等机械结构,***终启动***上端的微动开关,使电信号输出。

差压开关型号
H100K型:一个单刀双掷(SPDT)输出.NEMA 4 外壳. 环氧涂层,内部可调. 有“高-低”参考刻度
Kapton膜片,丁睛橡胶密封膜片,1/8“NPTF铝制压力接口
100系列开关被广泛地应用在各种控制:热传导、冰点保护、工艺设备(泵、压缩机)、报警操纵台以及蒸气消毒***等等。
特点 UL ,CSA和CE***符合低压规程和设备规程;单点开关(单刀双掷或双刀双掷)输出;焊接不锈钢膜片;· 超低压,英寸水柱级;可选传感器材料用于腐蚀介质;不锈钢抛光卫生级连结;

技术参数
储存温度 -54~71℃;环境温度 -40~71℃; 环境温度每变化28℃.设定点典型的漂移不超过1%;
设定点重复性温度开关: 可调范围内±1%;
所有压力开关都有内部设定点锁定装置;耐冲击经15G,10毫秒周期试验.;

可重现设定点;抗振动经2.5G,5~500HZ振动试验,可重现设定点;
外壳压铸铝合金(铜***大0.6%).带环氧树脂涂层.带密封垫的不锈钢抗干扰刻度盖.卡紧螺丝;外壳等级符合NEMA4X.IP65要求;
开关输出一个单刀双掷(SPDT)快速动作开关.可以接成"常开型"或"常闭型";电额定值 15安培. 125/250/480伏交流;
重量 2~7磅(因型号而异);
电气连接 1/2"NPTF接口;2个7/8"直径的冲孔;
压力连接口 1/4"NPTF;171-194.483-489.520-535等型号为1/2"NPTF。


安装注意事项
1、控压设定值***选在调节范围的20%-80%之间。
2、介质温度过高时,可在压力接口前加螺旋冷却管。
3、仪表安装方便,墙装、管装均能正常工作。若安装在室外,应给予必要的保护。
4、须专业人员维修,像胶密封垫老化后应及时更换。
