wika电接点压力表232.50.100+821.12wika

联系电话：029-89390083 86696828 商家：
来源:www.sorswitch.com 时间：2016-10-27

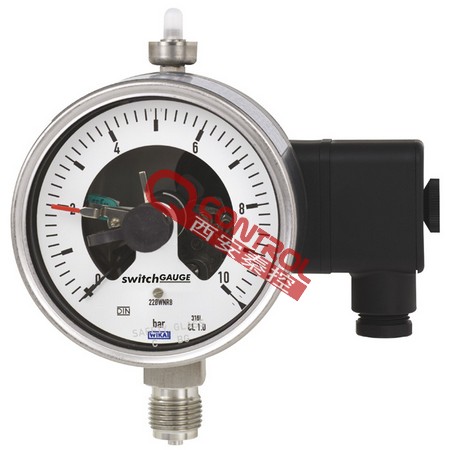

德国WIKA电接点压力表232.50.100+821.12不锈钢压力表
磁助式微动开关电接点821型
磁助式电接点采用机械工作原理，可以切换高达30W50VA的负载。该电接点可以在实际值的指针运动之前或之后输出信号。在测量值达到设定值时，安装在支架上的永磁体会吸引可移动接触臂上的接触销，这样便可闭合电路。由于磁铁的磁力作用，磁助式电接点具有很好的抗振动性。永磁体会一直吸引接触臂，直到测量元件的恢复力超过磁力，触点弹簧打开。

电接点介绍：
电接点,就是电路当中的开关点----断开和闭合。通常电路装置可设1个，2个，3个，4个电接点可为：1个常开，1个开闭，2个常开，2个开闭，
滑动式电接点：811  （双金属  无振动  不充液）
磁助式电接点：821  （压力表）
电感式电接点：831  （防暴场合）

电接点表示方法：
821.X.XX    821.XX.X
开关形式：
XXX.1  (常开触点）    XXX.2 （常闭触点）   XXX.3  (单刀双掷）
电接点安装顺序：从小到大

压力下降 （断开：1   导通：2）
压力上升 （断开：2   导通：1）
隔膜装置：
990.27 法兰连接平面膜片（标准型） 常用
990.10 螺纹连接隔膜装置（上下端为螺纹连接） 介质有腐蚀性

德国wika232.50.100不充液不锈钢压力表的主要参数
制造结构
EN 837-1
表圆直径
63，100和160mm
精度等级
表圆直径63mm：       1.6
表圆直径100，160mm： 1.0
压力范围
表圆直径63mm：0…1至0…1000bar
表圆直径100mm：0…0.6至0…1000bar
表圆直径160mm：0…0.6至0…1600bar
可提供其他等值压力范围以及真空标度
压力连接接口尺寸
材质：CrNi-不锈钢316L，外螺纹径向或轴向
表圆直径63mm：G1/4B(阳)，SW14mm
表圆直径100,160mm：G1/2B(阳)，SW22mm(只有径向)
测量系统敏感元件
材料：CrNi-不锈钢
<100bar：C型弹簧管
≥100bar：螺旋型弹簧管
传动机芯
CrNi-不锈钢
外    壳
CrNi-不锈钢，带有安全隔爆层(坚固的前面)和安全卸压后盖，当压力范围≤0…16bar时(压力接口径向底部)为内部压力平衡通气和再密闭用
填充液体(型号233.30)
甘油99.7%
防护等级IP65(轴向背部连接仪表：IP55)
容许使用温度
环境温度：-40…60℃(表壳不充液的情况)
          -20…60℃(表壳充甘油的情况)
介质温度：***高200℃(表壳不充液的情况)
          ***高100℃(表壳充液的情况)
优化/特殊型
其他的过程连接；化学密封直接安装；蒙乃尔测量系统(型号262.30)；测量系统CrNi-不锈钢1.4571；CrNi-不锈钢前带边或CrNi-不 锈钢前带边抛光；后部固定支架，CrNi-不锈钢；环境温度-40℃：充硅油；防护等级IP66/IP67；电接点输出信号；远程输出。
wika电接点压力表,232.50.100+821.12,wika
