100 系列压力及温度开关是性能价格比***好的
系列开关，广泛应用于工业过程及 OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。
全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。
利用其自身的特性，100 系列广泛应用于热跟踪，
防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
性能特点
● 满足 UL list 和 cUL ***以及 CE 标准
● 单点输出（SPDT 或 DPDT）
● 焊接不锈钢膜片
● 水柱级低压和差压开关
● 多种可选择的传感材料可满足各种腐
蚀性介质的需求
● 光洁的不锈钢卫生级别的接口
● ***宽的死区可调可满足泵类需求
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160
℉(-18 to 71℃)；环境温度每变化 50℉(28℃)，设定点典型漂移值小于全量程的
1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经 10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经 2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合 NEMA 4X 要求。
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；
B100-13546 和 E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
电器接口 1/2"NPTF 接口；2 个 7/8"直径的敲出孔
压力接口 15623，218，270-376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，
483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"
卫生等级连接；565-567：1.5"卫生等级连接。
温度组件 温包及毛细管：6 英尺，304 不锈钢材质；E100-13545, 10 英尺 304 不锈钢.
直插式:镀镍黄铜（标准长度）；B100-13546 不锈钢；可选 316L 不锈钢材质。
填充 1BS/BC 型：填充溶剂；2-8 型：填充***油
温度死区 F 型：典型值为 1%；
B、C、E 型：在实验室条件下，典型值为设定点范围的 2%

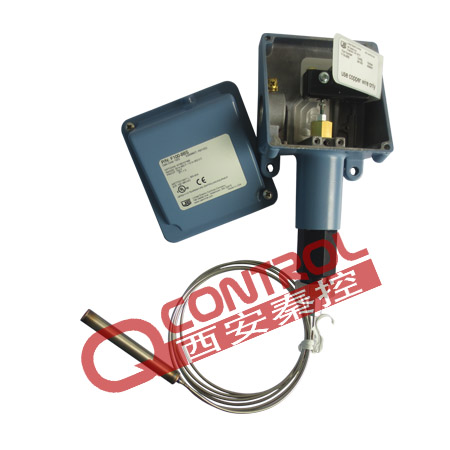

热追踪及低温保护 自动调温器是特地为热追踪和低温防护等应用而设计的，有 B100 和 E100 型的开关可用于周围环境追踪
F100,不锈钢温包及毛细管，无参考刻度
型号 可调设定范围 *温度 刻度盘分度 温包尺寸
1BS -180 t0 120°F -117.8 to 48.9°C 170°F 76.7°C NA 3/8 x 3-3⁄4”
2BS -125 to 350 °F -87.2 to 176.7 °C 400 °F 204.4°C NA 3/8 x 2-5⁄8”
3BS -125to500 °F -87.2 to260°C 550°F 287.8°C NA 3/8 x 2-1⁄8”
4BS - 40 to 120°F -40 to 48.9°C 170°F 76.7 °C NA 3/8 x 6-3⁄4”
5BS -40 to180°F -40 to82.2°C 230°F 110°C NA 3/8 x 5”
6BS 0 to250°F -17.8to 121.1°C 300°F 148.9°C NA 3/8 x 4-2⁄1”
7BS 0to 400°F -17.8to 204.4°C 450°F 232.2°C NA 3/8 x3”
8BS 50o 650°F 10 to 343.3°C 700°F 371.1°C NA 3/8 x3-1⁄4”
