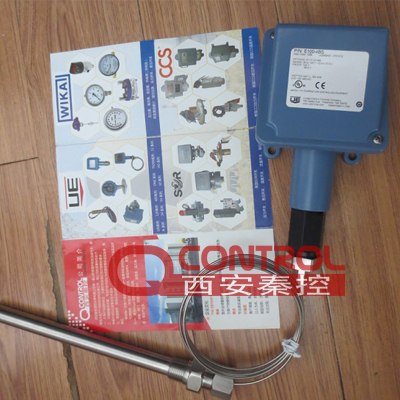

E100-8BS-M408/176.7-337.8°C美国ue毛细管式温度开关
E100-3BS美国UE温度开关带参考刻度动作温度可调整
E100温度开关的技术参数
E100-2BSA E100-2BSB E100-3BS E100-4BS E100-5BS E100-8BS E100-13545测量温度范围：
E100,不锈钢温包及毛细管，一个单刀双掷（SPDT）输出，内部可调，有参考刻度；
型号 可调设定范围 *温度 刻度盘分度 温包尺寸
2BSA -120 to 100 °F -84.4 to 37.8°C 150°F 65.6°C 10°F 5°C 3/8 x 2-5⁄8”
2BSB 30 to 250 °F -1.1 to 121.1 °C 300 °F 148.9°C 10°F 5°C 3/8 x 2-5⁄8”
3BS 100 to 400 °F 37.8 to 204.4°C 450°F 232.2°C 10°F 5°C 3/8 x 2-1⁄8”
4BS 25 to 100°F -3.9 to 37.8°C 150°F 65.6 °C 2°F 1°C 3/8 x 6-3⁄4”
5BS -20 to 80°F -28.9 to 26.7°C 130°F 54.4°C 5°F 2°C 3/8 x 5”
8BS 350 to 640°F 176.7 to 337.8°C 690°F 365.6°C 10°F 5 °C 3/8 x 3-1⁄4”
13545 25 to 325°F -3.9 to 162.8°C 360°F 182.2°C 10°F 5 °C 1/8 x 11-5⁄8”
毛细管温度开关选项
接头 :W027 W045 W051 W028 W046 W050 W073 W074 W080 W081
套管：W075 W191 W118 W192 W076 W193 W119 W177 W139 W140 W141 W146
不同材质及长度：
10C 15C 20C 25C 30C 40C 50C 6C-6S 10C-10S 15C-15S
20C-20S 25C-25S 30C-30S 40C-40S 50C-50S
10S 15S 20S 25S 30S 40S 50S 6S-6S 10S-10S 15S-15S
20S-20S 25S-25S 30S-30S 40S-40S 50S-50S
6S-6T 10S-10T 15S-15T 20S-20T 25S-25T 30S-30T 40S-40T 50S-50T
6S-6TC 10S-10TC 15S-15TC 20S-20TC 25S-25TC 30S-30TC 40S-40TC 50S-50TC
6S-6TB 10S-10TB 15S-15TB 20S-20TB 25S-25TB 30S-30TB 40S-40T 50S-50TB
直插式温度开关选项：
W000 W097 W099 SD6225-97 SD6225-99
I270 I271 I273 I274 I275
H100系列美国UE压力开关的主要特点：
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围 压力：30"Hg Vac 到 5000psi(-1 到344.7bar)
微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
UE带温包和毛细管温度开关简介带毛细管的温度开关。毛细管的一端连着一个温包，即仪表的感温部分，毛细管的另一端连着仪表的显示部分（对于遥测温度表），
或执行部分（对于温度开关）。
就以遥测温度表为例来说明其工作原理：温包里充满了介质（液体或气体），利用介质受热膨胀的原理，通过毛细管将介质膨胀产生的
压力传递给仪表的显示部分，仪表的显示部分实质上是一个压力表的表芯，根据介质在不同的温度下产生的压力，让开关产生动作。
UE100系列温度开关型号说明
B100型，直插式，一个单刀双掷（SPDT）输出，内部可调，有参考刻度；
C100型，直插式，一个单刀双掷（SPDT）输出，内部可调，无参考刻度；
E100型，不锈钢温包和毛细管，，一个单刀双掷（SPDT）输出，内部可调，有参考刻度；
F100型，不锈钢温包和毛细管，，一个单刀双掷（SPDT）输出，内部可调，无参考刻度；
